Escafandra con materiales comunes
Así se hace
El origen del proyecto....
Un tío con una bolsa en la cabeza, esto pinta Crazy
Os presentamos a nuestro colega y amigo Lamberto López de L3 Instalaciones Informáticas.
El azar y nuestro nuevo amigo Roberto Rodriguez, coordinador de Coronamakers Arganda, hicieron que estas imágenes nos llegaran con tan buena suerte que nuestra impresora tenía unas condiciones muy buenas para imprimir lo que necesitaba y nos encontrabamos lo suficientemente cerca geográficamente para que en mitad de todo este periodo convulso pudieramos hacerle llegar nuestras impresiones.
Si tenéis oportunidad de ver el vídeo, él os lo explica genial, aquí os dejo un breve resumen:
-
Lamberto tenía la idea de hacer una especie de escafandra para ofrecer un ambiente seguro a las personas sanas que contactan con enfermos muy contagiosos.
-
Necesitaba materiales sencillos para hacerlo accesible a cualquiera
-
Lo simple del dispositivo sería la base de su funcionalidad
Crazy Projects entra en acción, echamos una mano y algún metro de filamento
Cuando conocimos el proyecto el diseño de la caja ya estaba hecho, el propio Lamberto había hecho sus pinitos en el diseño 3d y M2R junto con las aportaciones de otros makers, personas dedicadas a temas de obsolescencia programada, aerodinámica y demás habían puesto su granito de arena.
Crazy Projects en esto fue..."la primera fábrica".
Nos pasaron un diseño, repasamos algunos detalles y nos lanzamos a ello.

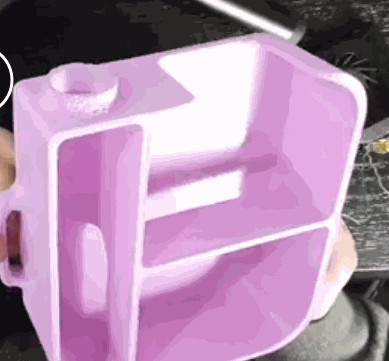

Esta sería la 1º caja de al menos 11 ya.
Os digo una cosa...solo nos arrepentimos del color del filamento, pero habiendo donado en aquel momento más de 200 viseras, habiendo hecho miles de pruebas con válvulas Charlotte y demás...era lo que había.
Prometemos para la siguiente pandemia tener cantidades industriales de filamento algo menos "cookie".
Tenemos el orgullo de haber participado en un proyecto que en algún momento, en algún lugar, ayudará a mucha gente
Hay muchos videos hasta este último en el que el proyecto queda finalizado, podéis seguirlos todos, probar, preguntar desde el propio video de conclusiones mediante el canal de youtube de Lamberto.
¿Que cómo queda la cosa?...
-
Muchas autoridades y organismos están interesados en este invento
-
Está siendo puesto a prueba en algunos centros y hospitales
-
Los sesudos varones que rigen nuestros designios están haciendo sus gestiones
-
Por nuestra parte esperamos instrucciones para imprimir cajas como si no hubiera mañana.
¿Necesitas algo más?
Si no tienes impresora, también podemos fabricar tu caja, contáctanos y te aconsejaremos sobre material, montaje y mucho más.
Algunas de las cosas que podemos hacer por tí:
- Imprimimos tu caja en Petg o PLA
- Te preparamos la lista de la compra de los componentes y materiales
- Hacemos tu kit
Escríbenos
%20(4).png)
Sabes lo mejor...es un proyecto LIBRE, todo está disponible, nadie tiene el monopolio de nada, y cualquiera es libre de hacer lo que se le ocurra con esto.
Lista de Materiales
-
Bolsa de basura de al menos 40-50 litros
-
Pantalla protectora (las impresas son complicadas de unir al invento por lo que no las recomendamos)
-
tubo de 22 (recomendamos el de la industria médica y de al menos 1 metro de largo)
-
Filtros bacteriano-vírico 2 ud
-
Caja impresa en 3D (hasta que se pueda conseguir de producciones masivas)
-
Ventiladores de ordenador portatil superiores a 0.4A (2 unidades)
-
Un cable Usb (que no es necesario que sea largo,sirve con que tenga un palmo)
-
Power Bank (recomendamos que se de las buenas pues la potencia y la duración dependen de ello)
-
Unas cuantas bridas
-
Pegamento de pistola termofusible (la típica pistola de "moco" de las manualidades)
-
Termoretractil (si la cosa está precaria, te puedes apañar con cinta aislante)
Enlaces de interés
-
Repositorio de GitHub con toda la información https://github.com/emergency-respirators/emergency-respirator
-
Videos sobre el montaje descripción general: https://www.youtube.com/watch?v=WJmZ036P6QE
-
Explicación de unión de cablel: https://www.youtube.com/watch?v=aZbHIE4Lb8Y
Consejos para la impresión de las piezas 3D
Como habéis visto hemos sido la primera fábrica 3d de estas cajas, hemos hecho ya bastantes y por el camino hemos aprendido un montón, os dejamos aquí algunos de los tips más relevantes en nuestra opinión para aquellos recién llegados a la impresión 3d que se lancen a imprimir la caja:
-
Imprime caja y tapa con la misma impresora y parámetros para asegurar el encaje
-
Antes de imprimir la pieza, haz un test de expansión
-
Asegúrate de tener suficiente filamento o de estar atento en caso de que tengas que cambiar el rollo durante la impresión
-
En caso de cambiar el rollo, utiliza el mismo filamento incluso mismo color para evitar problemas de estanqueidad
-
No es necesario que pongas soporte en los círculos donde irán alojados los filtros, pero si no te ves seguro puedes incluir algo al laminar
-
Si has hecho una impresión o dos fallidas porque caja y tapa no encajan bien, imprime únicamente los últimos milímetros de caja y tapa donde convergen para verificar que tu impresora no está introduciendo algún tipo de variación
-
Sobre todo, no desesperes, la velocidad en una pieza tan grande y con tanto material puede producir pérdida de pasos y otros problemas que podrían hacerte tirar por tierra 300, 500 gramos de filamento y además muchas horas de impresión.
